Erweiterungskarten/Interfaces

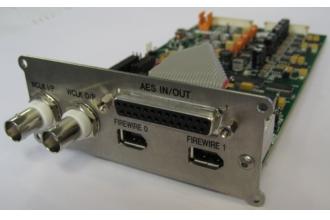

The expansion board is fitted internally to a 4081 unit and has two modes of operation, determined by whether a FireWire connection is detected or not. Mode 1 - Standalone (no FireWire detected): The 4 analogue outputs from the 4081 Mic Pre or Insert are mapped to the two stereo AES OUTPUTS. The two stereo AES INPUTS are mapped to the 4 analogue outputs – these are simply an AES to analogue convertor. The 4 analogue outputs are also available on the 25 way d-type on the back of the main 4081 unit. If no sync input is detected (either Wordclock or AES), then the expansion board runs on internal sync and the sample rate is selected by the UP/DOWN buttons on the front panel. If a valid sync input is detected, then the sample rate is automatically calculated and indicated on the front panel. External AES EBU cable lengths are limited to 100M. Mode 2 – FireWire detected: Multiple 4081 units can be cascaded onto one FireWire stream, or starred back to the FireWire card. There is currently a limit in the driver of 4 units per FireWire stream. 4 units gives 16 IN and 16 OUT on a single DAW connection if using FireWire, but the available bandwidth allows 16 IN and 16 OUT at 192kHz. The first unit in the chain becomes the master, and provides the sync to the other 4081 units either via FireWire or Wordclock. Supports ASIO driver – the sample rate is set via the DAW software driver.

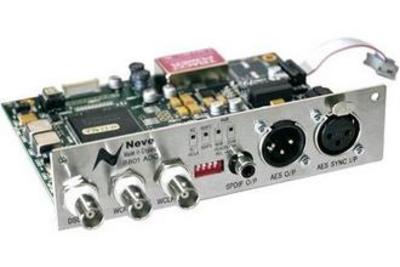

AMS Neve - 8801 ADC Option ADC Option für den 8801 1U Channel Strip.

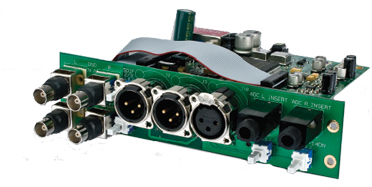

AMS Neve 8816 ADC option onlyAnalog-to-digital conversion card for the Neve 8816 supports standard sample rates to 192kHz and direct conversion to DSD (Direct Stream Digital).

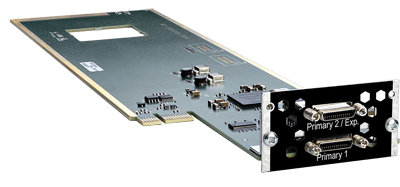

MTRX DigiLink I/O KarteFür MTRX und MTRX IIMit der DigiLink I/O Karte kann das modulare Avid Pro Tools MTRX-Interface um zwei primäre Mini-DigiLink-Anschlüsse erweitert werden. Dadurch wird ein MTRX-Interface zum Hub für ein Studio mit mehreren Pro Tools Systemen oder zum zentralen, einzigen Interface für ein HDX 3 Pro Tools System.Das MTRX-Basisgerät ist standardmäßig mit zwei DigiLink-Anschlüssen ausgestattet, womit 64 I/O-Kanäle realisiert werden können, genug für ein HDX 1 System. Für Anwender mit einem Multi-HDX-System oder einer Konfiguration aus mehreren Pro Tools Workstations werden mehr als 64 DigiLink I/O-Kanäle benötigt. Bislang mussten diese größeren Systeme mit mehreren I/O-Geräten realisiert werden, um genügend DigiLink basierte I/Os für alle HDX-Karten bereitzustellen.Die 64-kanalige DigiLink Karte überwindet diese Limitierung beim Pro Tools MTRX. Pro Tools Ultimate kann nun ein einziges MTRX mit multiplen HDX-Karten verbinden. Man kann bis zu 6 DigiLink I/O Karten in ein MTRX-Basisgerät installieren und so multiple Pro Tools Workstations mit einem einzigen MTRX-Interface verbinden. Dadurch wird MTRX zum Herzstück für alle Audio-I/Os, Routing inkl. Dolby Atmos Workflow, Monitoring und Lautsprecher-Management, alles in nur einem Gerät. Leistungsmerkmale Steckkarte für die rückwärtigen Steckkartenplätze des MTRX-Basisgeräts zwei primäre Mini-DigiLink-Anschlüsse bis zu 6 DigiLink I/O Karten können in einem MTRX-Basisgerät installiert werden macht ein MTRX zum zentralen Interface für ein HDX 3 Pro Tools System oder für multiple Pro Tools Workstations

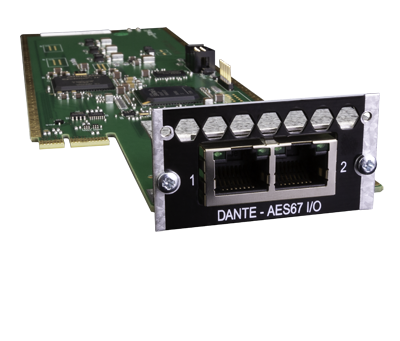

PRO TOOLS MTRX 128-KANAL DANTE IP AUDIO-KARTE Passt in einen der acht rückwärtigen Steckkartenplätze im MTRX-Basisgerät 128 Audio-Kanäle bei 44,1 kHz; 32 Kanäle bei 192 kHz pro Karte; unterstützt bis zu 1.024 Kanäle, wenn 8 Karten installiert sind Duale Ethernet Verbindung, geschaltet oder redundant Unterstützte Abtastraten: 44,1 kHz – 192 kHz Bi-direktionale Sample Rate Conversion AES67-kompatibel Software Integration: Arbeitet mit DADman und Pro Mon mit der Möglichkeit, Konfigurationen zu speichern und abzurufen

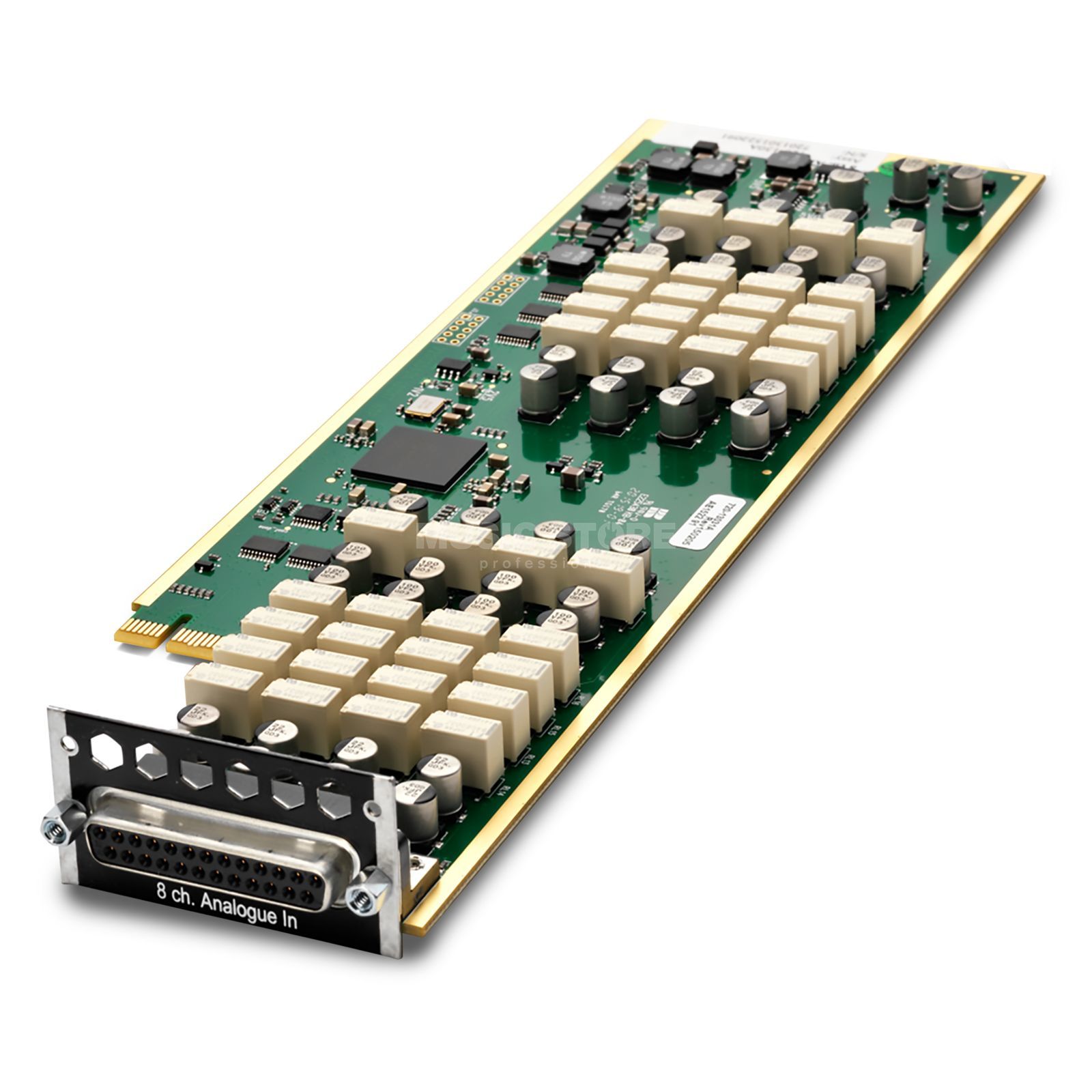

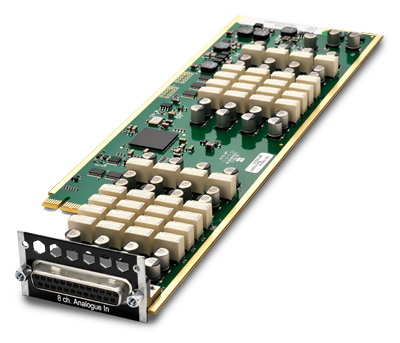

Pro Tools MTRX 8 Mic/Line Pristine AD CardSteckkarte mit 8 analogen Remote Mic/Line-EingangskanälenPasst in einen Modulschacht vom Pro Tools MTRX / MTRX II Basisgerät (AVPTMXIIBASE). Relais-basierte Eingangsverstärkungsschaltung. Bis zu 6 x 8 = 48 analoge Eingangskanäle möglich. Mikrofonvorverstärker 8 Eingangsverstärkung -18 to +70 dB in 0,1dB-Schritten Max. Eingangspegel von 9 dBu bis 30 dBu in 0.1 dB-Schritten Äquivalentes Eingangsrauschen Mic Pre < -133 dBA Abtastrate, Auflösung 5-bit sigma/delta @ 5.645 oder 6.144 MHz, 24-bit PCM DSD Abtastraten 2.8224 und 5.6448 Mhz (64 und 128 fs) THD+N (A) < -117 dB @ -3 dB FS / 0.00014% Übersprechen < -120 dB Eingangsimpedanz > 10 k Ohm

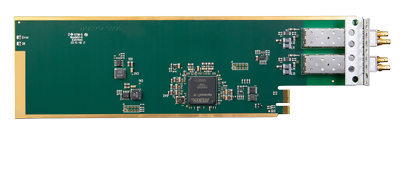

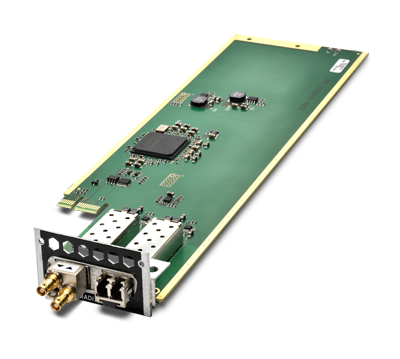

Option für Pro Tools | MTRX Base Gerät. Benötigt zusätzliches SFP Modul (optisch oder koaxial).für MTRX und MTRX II Achtung: Abbildung zeigt ein voll bestücktes Chassis Modul mit SFP!

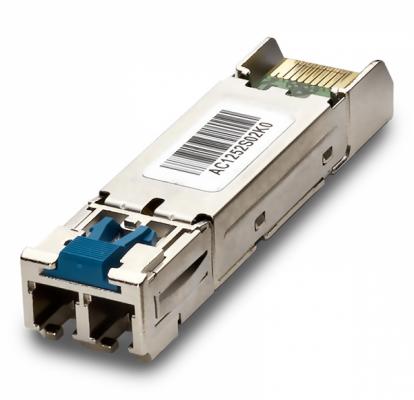

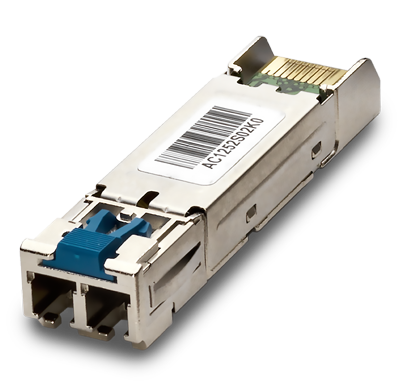

Für Pro Tools | MTRX. HD MADI und die meisten Pro Audio Geräte verwenden eine 1300nm Multi-mode Fiber Verbindung.

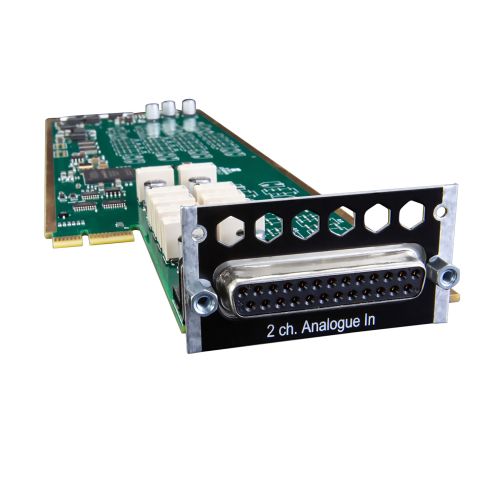

Pro Tools MTRX 2 Mic/Line Pristine AD CardSteckkarte mit 2 analogen Remote Mic/Line-EingangskanälenPasst in einen Modulschacht im Pro Tools MTRX / MTRX II Basisgerät (AVPTMXIIBASE). Relais-basierte Eingangsverstärkungsschaltung. Ideal für Talkback und Tracking. Mikrofonvorverstärker 2 Eingangsverstärkung -18 to +70 dB in 0,1dB-Schritten Max. Eingangspegel von 9 dBu bis 30 dBu in 0.1 dB-Schritten Äquivalentes Eingangsrauschen Mic Pre < -133 dBA Abtastrate, Auflösung 5-bit sigma/delta @ 5.645 oder 6.144 MHz, 24-bit PCM DSD Abtastraten 2.8224 und 5.6448 Mhz (64 und 128 fs) THD+N (A) < -117 dB @ -3 dB FS / 0.00014% Übersprechen < -120 dB Eingangsimpedanz > 10 k Ohm

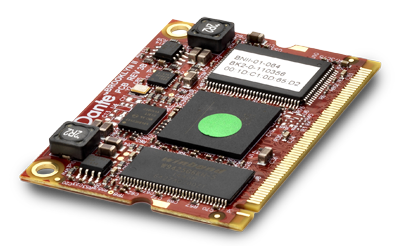

Pro Tools MTRX 64 Kanal IP Audio Dante ModulSteckkarte DANTE / AES67 / AoIP via EthernetNur für MTRX, nicht für MTRX II 64 Audio-Kanäle bei 44.1/48 kHz, 32 Kanäle bei 88.2/96 kHz oder 16 Kanäle bei 176.4/192 kHz Wird in dem dafür vorgesehenen Slot auf dem Motherboard des MTRX Basisgeräts montiert Nutzt die Ethernet-Ports des MTRX Basisgeräts

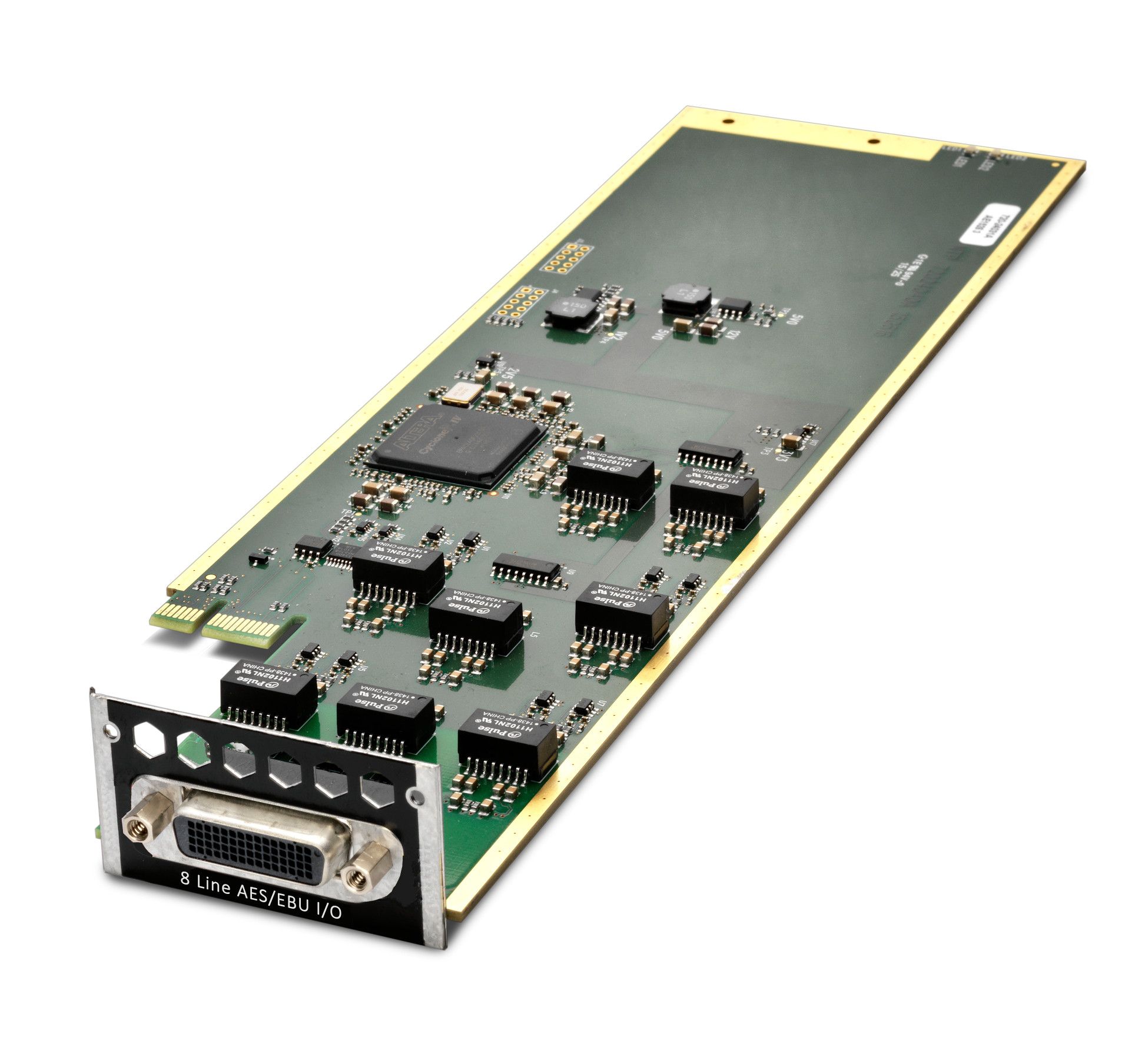

Pro Tools MTRX 8 AES3 I/O Steckkarte mit 8 AES/EBU Ein/Ausgangskanälen Passt in einen Modulschacht im Pro Tools MTRX/MTRX II Basisgerät (AVPTMXBASE bzw. AVPTMXIIBASE). Mit eingebauter Abtastratenkonvertierung.Passende Breakout Kabel: AVCBMXLFX oder AVCBMXLFDB
Pro Tools MTRX 8 Line Pristine AD CardSteckkarte mit 8 analogen Line-EingangskanälenPasst in einen Modulschacht vom Pro Tools MTRX / MTRX II Basisgerät (AVPTMXIIBASE). Bis zu 6 x 8 = 48 analoge Eingangskanäle möglich.25-poliger D-SUB Anschluss. Passende Kabel im Abschnitt "Zubehör". Max. Eingangspegel von 9 dBu bis 30 dBu in 0.1 dB-Schritten Abtastrate, Auflösung 5-bit sigma/delta @ 5.645 oder 6.144 MHz, 24-bit PCM DSD Abtastraten 2.8224 und 5.6448 Mhz (64 und 128 fs) THD+N (A) < -117 dB @ -3 dB FS / 0.00014% Übersprechen < -120 dB Eingangsimpedanz > 10 k Ohm

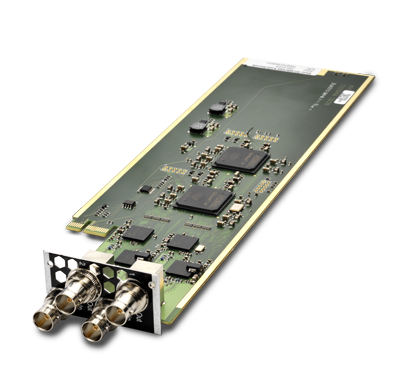

Pro Tools MTRX Dual SDI/HD/3GSteckkarte mit SRCPasst in einen Modulschacht im Pro Tools MTRX Basisgerät (AVPTMXBASE). 2 x 16 Kanäle SDI/HD/3G (embed/de-embed) mit integrierter Abtastratenkonvertierung.

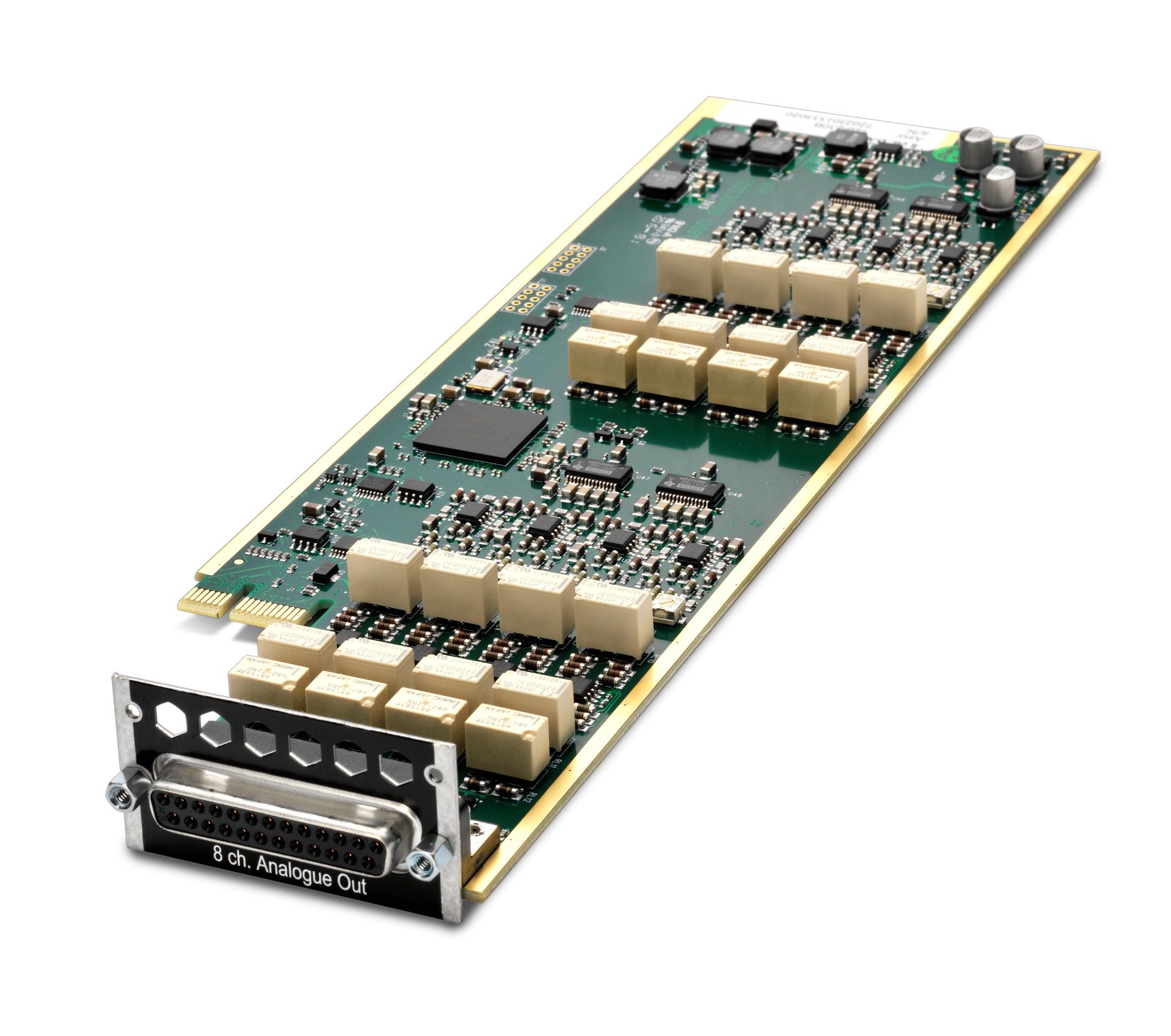

Pro Tools MTRX Pristine 8 DA KarteSteckkarte mit 8 analogen AusgangskanälenPasst in einen Modulschacht vom Pro Tools MTRX / MTRX II Basisgerät (AVPTMXIIBASE). Analoge Ausgänge 8 Auflösung, Format 32x Oversampling, 1-bit DSD, 24-bit PCM PCM (DXD) Abtastraten 44.1, 48, 88.2, 96, 174.4, 192, 352.8, 384 kHz DSD Abtastraten 2.8224 und 5.6448 Mhz (64 and 128 fs) Dynamikumfang (A) > 128 dB THD+N (A) < -110 dB @ -3dB FS Übersprechen < -120 dB Maximaler Ausgangspegel von -60 dBu bis 24 dBu in 0,1 dB-Schritten regelbar
Für Pro Tools | MTRX.

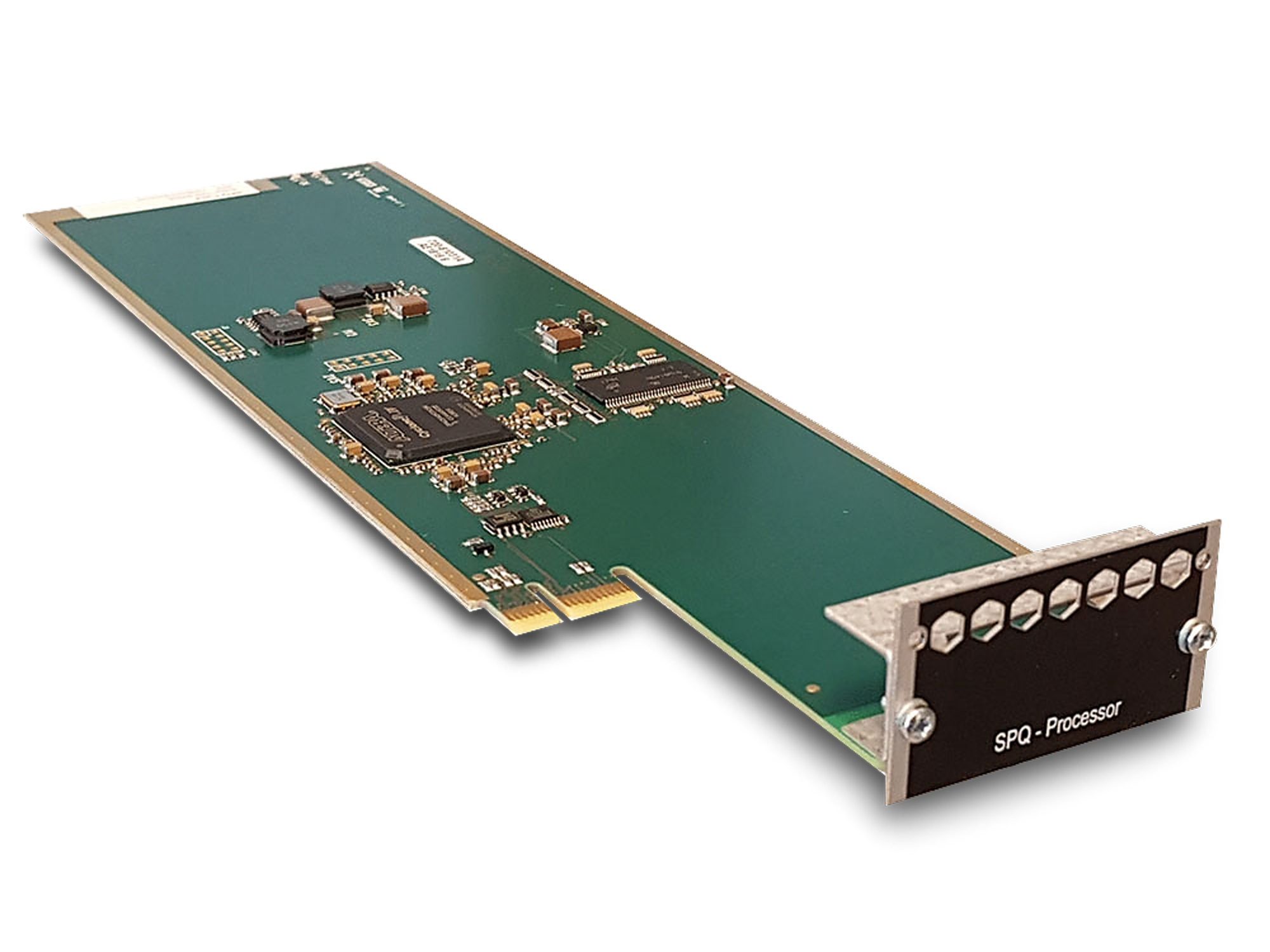

Hinweis: Nur für MTRX, nicht für MTRX IIDie SPQ Speaker Processing Karte erlaubt die Optimierung der angeschlossenen Abhörmonitore, Cue Signale und Subwoofer. Sie ermöglicht eine präzise Kalibrierung der Abhörumgebung und die Justierung des Raums für Mischungen verschiedenster Formate inklusive Immersive Audio wie Dolby Atmos. Konfigurationen können in Presets gespeichert und wieder aufgerufen werden. Die Feinjustierung geschieht mittels bis zu 1024 IIR Filtern auf 128 Kanälen (bis zu 16 Filter pro Kanal).Die SPQ – Speaker Processor Karte wird in einen der acht Steckplätze des MTRX Basisgeräts montiert. Die SPQ Karte hat keine physischen Ein- oder Ausgänge, da es sich um eine reine Prozessorkarte handelt. Sie stellt Filter für kanalbasierte Lautsprecherentzerrung und Bass Management zur Verfügung. Die Verwaltung und Einstellung der Regler und Schalter wird in der DADman Kontroll-Software vorgenommen. SPQ Presets werden in dem Pro|Mon Monitorprofil in DADman gespeichert.Die Frequenzanalyse wird mit einem separaten Messprogramm durchgeführt, sie ist kein Bestandteil der SPQ und Pro|Mon Funktionalität. Die Korrekturkurve wird dann manuell mithilfe der Filter eingestellt.Leistungsmerkmale 128 Kanäle @ 48 kHz 64 Kanäle @ 96 kHz 16 Kanäle @ bis zu 384 kHz 1,024 IIR (Infinite Impulse Response) Filter Raumanpassung: bis zu 16 Filter pro Kanal Bass Management unterstützt mehrfache Subwoofer Unterstützte Abtastraten: 44.1 kHz – 384 kHz Delay: variabel bis 200 ms pro Kanal; globales Delay für Video Sync Unterstützte Audioformate: Multikanal-Audio-Setups inklusive Stereo, 5.1, 7.1, und 64-Kanal Dolby Atmos mit Lautsprecherabgleich für verschiedene Immersive Audio Formate Software Integration: Einbindung in DADman und Pro | Mon für das Speaker-Management und –Überwachung, Abspeichern und Wiederaufruf von Presets

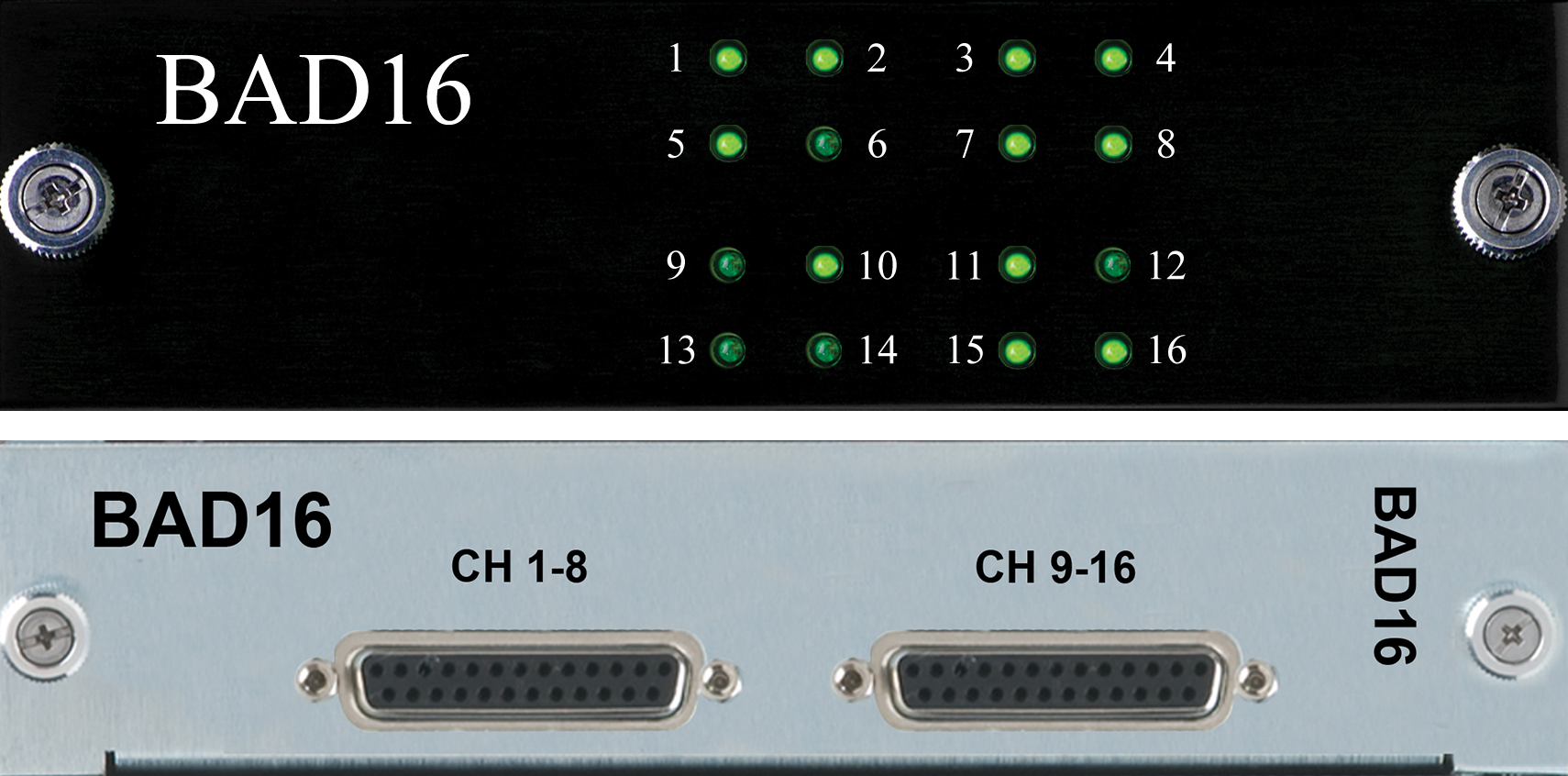

BURL Audio ist stolz, die BAD16 vorzustellen, die neueste BURL BLACK ADC-Tochterkarte für die BURL Audio B80- und B16-Motherships. Die BAD16 verfügt über 16 Kanäle mit diskreten Transistoren der Klasse A, mit Transformatorkopplung und Analog-Digital-Umwandlung. Die BAD16 verwendet den neuesten analogen Abschnitt NextGen von BURL Audio mit dem brandneuen BX8-Transformator, einem Eingangstransformator mit kleinerem Formfaktor für höhere Kanaldichte. Mit seiner höheren Kanaldichte bietet der BAD16 die überlegene analoge Klasse-A-Technologie, für die BURL Audio bekannt ist, zu geringeren Kosten pro ADC-Kanal im Vergleich zur bestehenden BURL GREEN ADC-Linie. Der BAD16 in einem B16-Gehäuse ist die ideale 16-Kanal-Eingangslösung für Aufnahmemusiker oder Projektstudios, die sich nach einem Mothership gesehnt haben, dessen Preis aber ihr Budget übersteigt. Der BAD16 bringt jetzt die unglaubliche BURL Audio-Klangtreue zu denen, die ihr Spiel verbessern möchten, ohne sich in Unkosten stürzen zu müssen. Der BAD16 in einem B80-Gehäuse ist auch ideal für diejenigen, die eine sehr große Anzahl an Eingangskanälen in einem B80-Gehäuse benötigen. Mit 8 BAD16 in einem B80-Gehäuse beträgt die maximale Anzahl an Eingangskanälen 128 Eingangskanäle bei Verwendung eines BMB2-MADI oder BMB3-DANTE bei 44,1 kHz oder 48 kHz. Ebenso kann ein B80 mit 64 Eingängen x 64 Ausgängen in einem B80-Gehäuse mit jedem B80-BMBx-Motherboard und dem ergänzenden BDA16 realisiert werden.

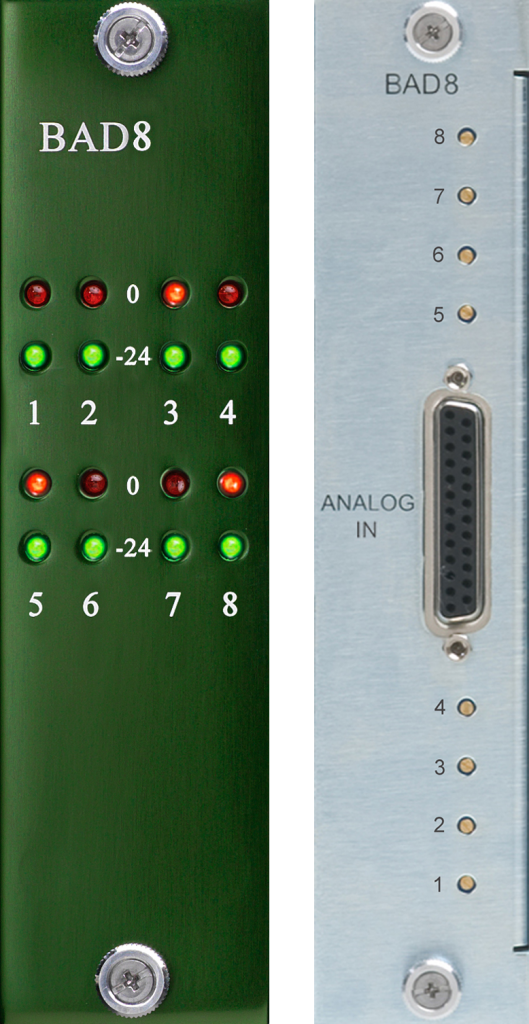

Die BAD8, unsere 8-Kanal-Analog-Digital-Tochterkarte für das B80 und B16 MOTHERSHIP, ist das Ergebnis von über 25 Jahren Erfahrung in Forschung und Entwicklung im A/D-Design. Nach dem überwältigenden Erfolg des B2 BOMBER ADC und des BAD4 verwendet die BAD8 einen analogen Schaltkreispfad der nächsten Generation und die neueste Analog-Digital-Umwandlung. Dies ist ein kompromissloses Design, das ausschließlich diskrete Transistorschaltungen der Klasse A und den legendären transformatorgekoppelten BX1-Eingang verwendet. Der BAD8 profitiert vom neuen Formfaktor des BX1-Transformators, der eine höhere Kanaldichte ermöglicht. Der BAD8 verfügt außerdem über die neueste Analog-Digital-Konvertierungstechnologie, die ihm einen großartigen Klang mit noch mehr Details und erstaunlich geringer Latenz verleiht.

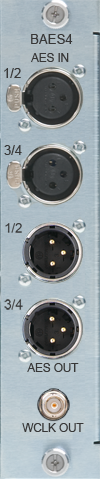

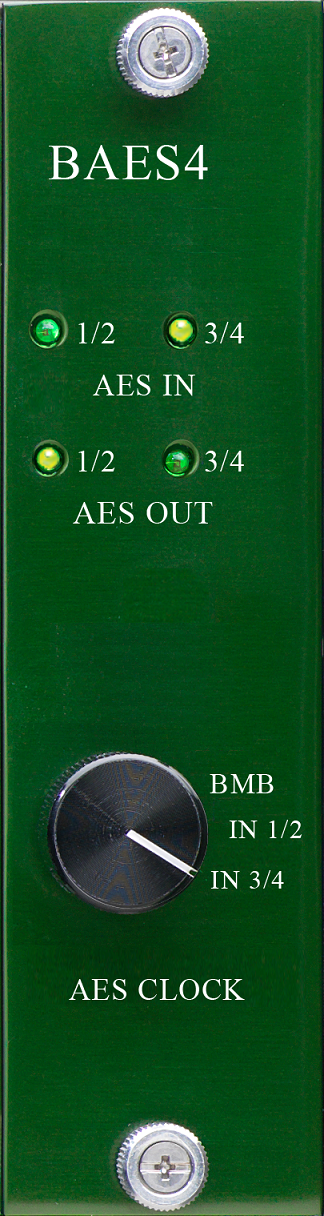

Die Steckplätze der B80- und B16-MOTHERSHIP-Tochterkarten können für erstaunliche AD/DA-Konvertierungen, aber auch für digitale IO und Taktausgabe verwendet werden. Die BAES4-Karte verfügt über 4 AES/EBU-IO-Kanäle und die Möglichkeit, den eingehenden AES-Stream wiederherzustellen und mit ihm zu synchronisieren.
BURL Audio ist stolz, die BDA16 vorzustellen, die neueste BURL BLACK-Tochterkarte für die BURL Audio B80- und B16-Motherships. Die BDA16 verfügt über 16 Kanäle mit diskreten Transistoren, Klasse-A, diskreten Operationsverstärkern und Digital-Analog-Umwandlung. Die BDA16 verwendet den neuesten analogen NextGen-Abschnitt von BURL Audio mit dem BOPA14-Operationsverstärker und einem DAC-Chip mit kleinerem Formfaktor für eine höhere Kanaldichte. Mit seiner höheren Kanaldichte bietet der BDA16 die überlegene analoge Klasse-A-Technologie, für die BURL Audio bekannt ist, zu geringeren Kosten pro DAC-Kanal im Vergleich zur bestehenden BURL GREEN DAC-Linie. Der BDA16 in einem B16-Gehäuse ist die ideale 16-Kanal-Ausgangslösung für Musiker oder Projektstudios, die sich nach einem Mothership gesehnt haben, dessen Preis aber ihr Budget übersteigt. Der BDA16 bringt jetzt die unglaubliche BURL Audio-Klangtreue zu denen, die ihr Spiel verbessern möchten, ohne sich in Unkosten stürzen zu müssen.

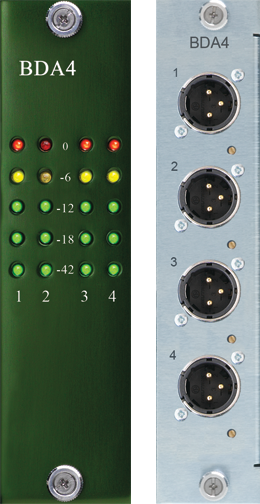

Die transformatorgekoppelte 4-Kanal-Digital-Analog-Wandler-Tochterkarte BDA4 für das B80 und B16 MOTHERSHIP ist das Ergebnis von über 25 Jahren Forschungs- und Entwicklungserfahrung im Bereich digitales und analoges Pro-Audio-Design. Nach dem Erfolg des B2 BOMBER DAC und des BDA8 für das MOTHERSHIP verwendet der BDA4 den neu entwickelten BOPA14 mit NextGen Analog von BURL Audio. Auf den BOPA14 folgt der bekannte BX5-Ausgangstransformator, der im B32 VANCOUVER MIX BUS verwendet wird.

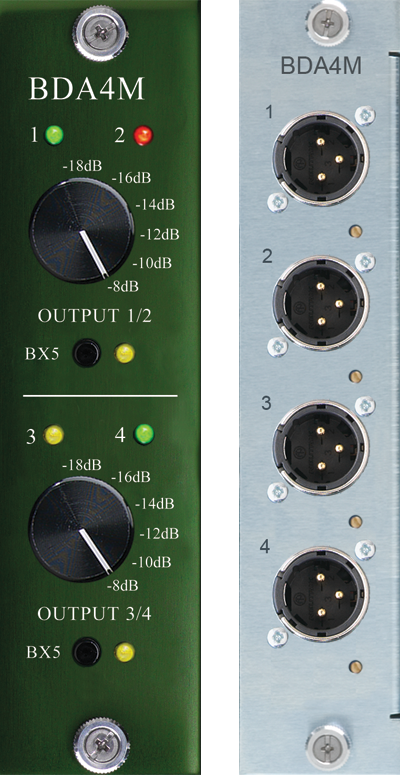

Wir präsentieren den BDA4M, einen DAC in Mastering-Qualität mit abgestuften Dämpfungsgliedern und umschaltbaren Ausgangstransformatoren. Der speziell für das Mischen und Mastern entwickelte BDA4M verwendet das neueste BURL NextGen-Analog für überragende Wiedergabetreue und Klarheit. Die BDA4M, eine schaltbare transformatorgekoppelte 4-Kanal-Digital-Analog-Wandler-Tochterkarte für das B80 und B16 MOTHERSHIP, ist das Ergebnis von über 25 Jahren Forschungs- und Entwicklungserfahrung im Bereich digitales und analoges Pro-Audio-Design. Nach dem Erfolg des B2 BOMBER DAC und des BDA8 für das MOTHERSHIP verwendet der BDA4M den neu entwickelten BOPA14 mit NextGen Analog von BURL Audio. Auf den BOPA14 folgt der bekannte BX5-Ausgangstransformator, der im B32 VANCOUVER MIX BUS verwendet wird.

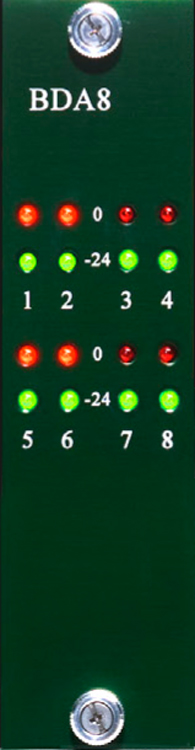

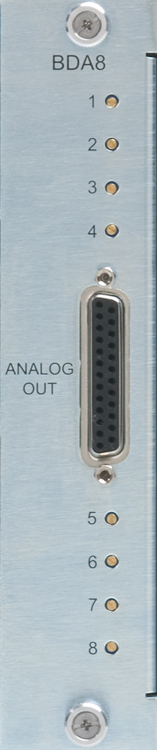

Die 8-Kanal-Digital-Analog-Tochterkarte BDA8 für das B80 und B16 MOTHERSHIP ist das Ergebnis von über 25 Jahren Erfahrung in der Entwicklung von D/A-Systemen und tausenden Stunden Hörtests. Aufbauend auf dem Erfolg des B2 BOMBER DAC verwendet der BDA8 die gleiche Digital-Analog-Konvertierungstechnologie wie der B2 BOMBER DAC, gekoppelt mit dem proprietären diskreten Klasse-A-Operationsverstärker BOPA14 von BURL AUDIO. Die Kombination ergibt einen Klang, der echt, offen und gewaltig ist.

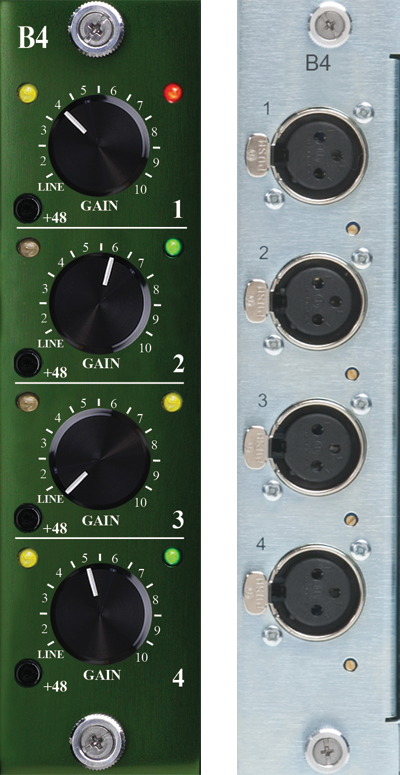

ENDLICH … BURL Audio ist stolz, die neue 4-Kanal-MIC/LINE-Eingangs-Tochterkarte B4 für die B80- und B16-MOTHERSHIPs vorstellen zu dürfen. Die B4 verfügt über den neuen BX6-Eingangstransformator, der für echte MIC/LINE-Eingangsimpedanz ausgelegt ist. Die B4 verfügt über eine kompromisslose analoge Klasse-A-Schaltung, gefolgt vom gleichen ADC, den wir im BAD8 verwenden. Mit einem einzigen B80-Gehäuse können 40 Eingangskanäle audiophiler MIC/LINE-Eingänge realisiert werden. Mit digitaler Steuerung und SoundGrid oder Dante ist das B80 MOTHERSHIP mit der B4 MIC/LINE-Tochterkarte die ultimative Stagebox in Studioqualität.
