Messmikrofone
M23 G223-kHz-MessmikrofonUnübertroffene Genauigkeit für Live-Sound und Heimstudios Die präzise Referenz für alles von der Systemabstimmung bis hin zur Schalldruckpegelmessung und -überwachung.
Das M23R ist ein präzisionsgefertigtes omnidirektionales 23-kHz-Messmikrofon, das sich ideal für akustische Messungen eignet, darunter Lautsprecherdesign und Qualitätskontrolle, Einrichtung und Fehlerbehebung von Soundsystemen, Raumakustik oder jede Anwendung, bei der ein genaues Freifeld-Messmikrofon erforderlich ist.

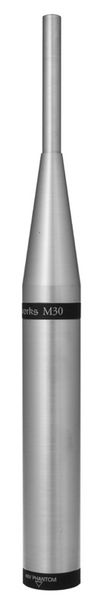

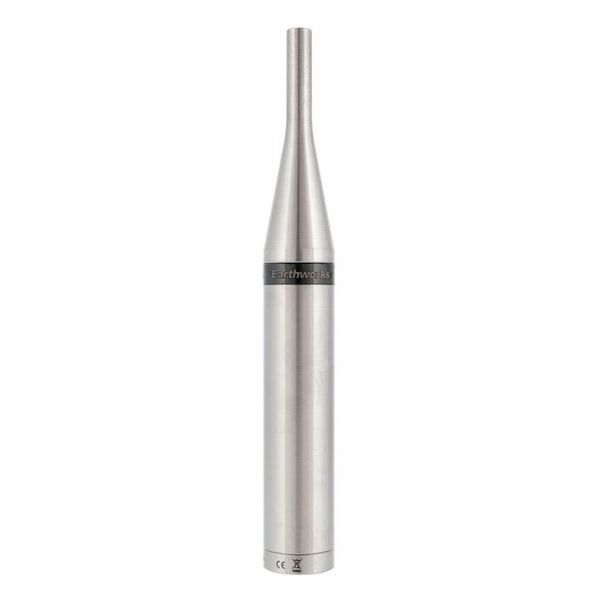

M30 G230-kHz-MessmikrofonDas professionelle Nachschlagewerk seit 1995 Seit dreißig Jahren verlassen sich Audio-Profis bei ihren wichtigsten Messarbeiten auf den Earthworks M30.

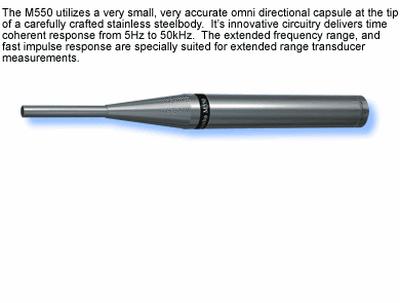

Das M50 repräsentiert das Maximum des derzeit technisch Realisierbaren im Bereich der Messmikrofone. Zeitkohärente Abbildung im Bereich von 5Hz bis über 50 kHz garantiert erstklassige Messergebnisse. Durch das damit verbundene nahezu perfekte Impulsver-halten lassen sich extrem akkurate Messungen an Übertragern erzielen. Frequenzgang: 5Hz 50kHz +1/3dB Charakteristik: Kugel Empfindlichkeit: 30mV/Pa (30,5dB/Pa) Stromversorgung: 48V, 10mA SPL max: 142 dB SPL max. Ausgangsspannung: 10V Ausgang: XLR symm. Lastwiderstand: 600 Ohm Noise: 22dB SPL ABewertet Abmessungen: 229mmx22mm Gewicht: 225g
Primarily designed for calibration purposes, the MBNM 550 ELis an electret omni with superb linearity characteristics. As it is a neutral ( + 1 or - 0 dB) microphone with response at the tip nearly matching its response at the side or back, many prefer utilizing this microphone to minimize sound balance problems while recording solo instruments or voices in the near field. The capsule easures only 6 mm and works well with voltages from 16 - 48 V. Each MBNM 550 ELmicropho-ne is supplied with an individual test chart. specifications frequency response 10 - 20.000 Hz sensitivity of field idling 0,6 mV/µbar sensitivity of field idling with 1 k? at 1 kHz 6 mV/µbar signal to noise ratio rated at 1 Pa CCIR 64 dB equivalent SPLrated at CCIR 30 dB max. spl at 1 k? 126 dB electrical impedance 500 ? size ¯ 21 x 190 mm connector XLR phantom power / feed current16 - 48 V / 5,5 mA
Microtech Gefell M 210The Gefell M200 cardioid is part of a series of three modular condenser mics that include the M210 hypercardioid and the M270 omnidirectional. Each mic comes complete with capsule head and microphone amplifier and capsules are interchangeable for maximum flexibility. The combined use of ceramics and a hand stretched gold evaporated Mylar (PE) capsule provides a rich, natural tone with universal appeal for studio, broadcast, on-stage and location sound.
Microtech Gefell M 221The condenser microphone M 221 unifies universal small diaphragm capsule technology with a metal diaphragm and a modular preamplifier. The use of a certificated measurement capsule combined with a preamplifier with 48 V phantom powering reaches a constant magnitude and phase response and transmission properties which are long-term stable. Application Because of the small capsule dimensions the M 221 is ideally suited for applications where a low interference with the sound field is demanded. It is usable as a main microphone for recordings which should include a certain amount of the room response. As well the M 221 is suited as a spot microphone for recording instruments very close where the low frequencies should be transmitted in detail and original. Moreover it can be used for multichannel main microphone arrangements like AB stereophony or decca tree. For these applications the microphone is ideal because of its precise and long-time stable transmission properties. The M 221 has an excellent transient response because of the pressure transducer capsule and is really suitable to record instruments with extreme transients. With the both different sized spherical corpuses a high frequency accentuation can be produced in an acoustical way to increase the presence and to compensate the high frequency roll-off in the diffuse sound field.Acoustical Specifications The pick-up pattern is equivalent to the longitudinal direction of the microphone. As sound transducer a condenser capsule with a diameter of 12,5 mm and a very thin metal diaphragm is used. The pressure transducer capsule exhibits an omni-directional polar pattern without proximity effect. Because of the free field equalization the M 221 has a constant frequency response from 3,5 Hz up to 20 kHz (± 2 dB). The static pressure equalization between the capsule interior and the atmosphere goes through a vent to the preamplifier. Therefore the humidity adaptor TA 202 is usable to protect the microphone in application with high air humidity. The use of the M 221 with the spherical corpus KA 3 effects a frequency response accentuation which begins at approximately 1 kHz and goes constant at 3 dB from approximately 4 kHz up to 12 kHz. With the spherical corpus KA 4 the accentuation of the high frequencies starts also at approximately 1 kHz and goes constant at 3 dB between 3 kHz and 12 kHz. Electrical Specifications The transformerless circuit design of the electronic impedance converter with symmetrical output facilitates an output capability for sound pressures from15 dB(A) up to 136 dB with a maximum of 0,5 % THD (total harmonic distortion). The microphone is connected by a standard 3-pin XLR-male plug with gold-plated pins which realizes the powering by an external 48 V phantom supply according to IEC 61938 with a current consumption of 6 mA. Mechanical Specifications The M 221 consists of a microphone capsule and a microphone preamplifier as independent mechanic parts which are connected to a complete microphone through a screw thread. Microphone capsule and microphone preamplifier have an identical overall diameter of 12,7 mm which enlarges to 21 mm over the length of the microphone preamplifier to the connection side of the microphone. The shape of this enlargement is designed for a minimum interference with the sound field. Microphone capsule and microphone preamplifier have together a length of 170,4 mm. On the connection side of the M 221 there are standard microphone holders mountable. To reach a higher attenuation against solid-born sound and impulses there are elastic holders and suspensions usable. The weight of the M 221 is 123 g what allows to use the microphone with stand mountings as well as to hang up the microphone from the ceiling without any problems.Technical Data Condenser Microphone M 211 Polar pattern Omni Acoustic operating principle Pressure transducer Frequency range 20 … 20000 Hz ± 2 dB Sensitivity at 1 kHz 50 mV / Pa Output impedance 100 Ω Noise level CCIR 468-4 28 dB DIN EN 60651 15 dB ( A ) Signal-to-noise ratio A-weighted 79 dB Max. output level Ri = 1 kΩ 18 dBu Ri = 100 kΩ 19 dBu Max. SPL for K < 0,5 % 136 dB Dynamic range 121 dB power supply 48 V ± 4 V Current consumption 5,5 mA Output connector XLR3M Weight 123 g Dimensions ( L x Ø ) 170,4 x 12,7 / 21 mm

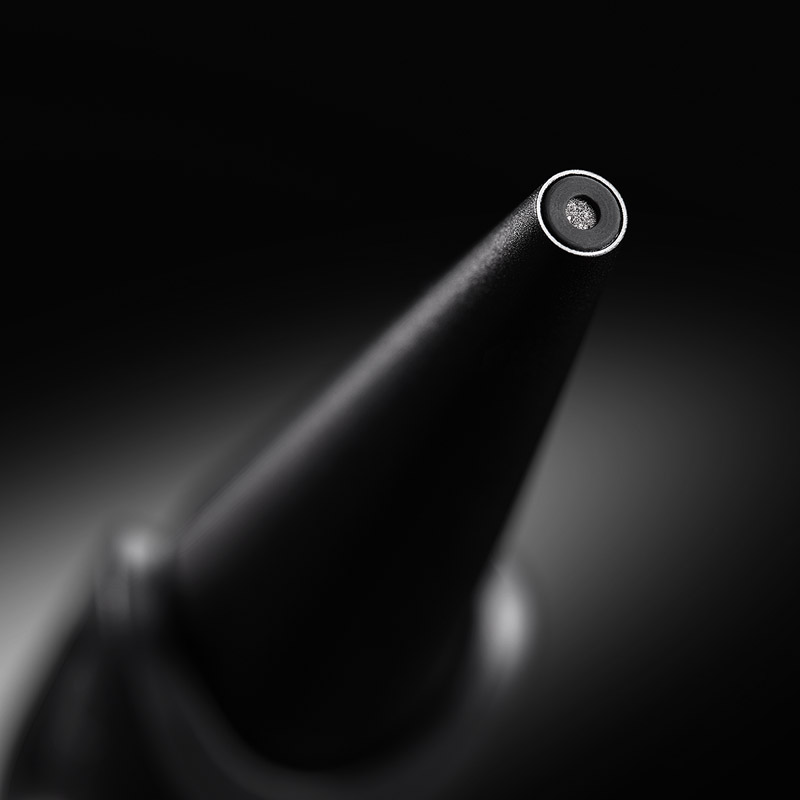

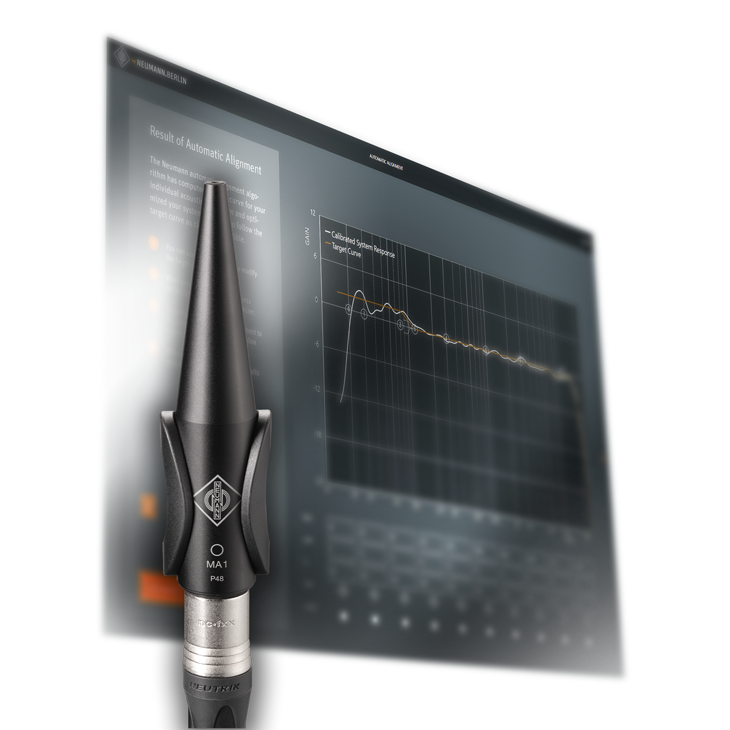

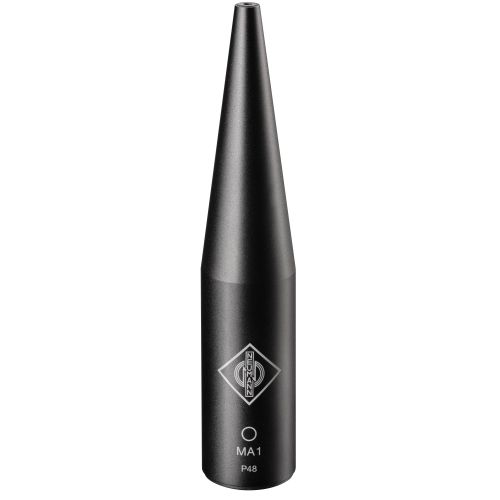

DER DIGITALE EXPERTE FÜR PROFESSIONELLE ABHÖRQUALITÄT Neumanns Automatic Monitor Alignment MA 1 bietet die bestmögliche Klangqualität in jedem Raum – vom Homestudio bis zur professionellen Tonregie. Mithilfe des individuell kalibrierten Messmikrofons wird in leicht nachvollziehbaren Schritten die akustische Umgebung analysiert. Gemeinsam mit dem weltweit führenden Institut für Audiosignalverarbeitung, dem Fraunhofer IIS, entwickelte Kalibrierungsalgorithmen garantieren eine optimal angepasste Amplituden- und Phasenkorrektur für ein exaktes und zuverlässiges Monitoring. VERLÄSSLICHES MONITORING ÜBERALL Neumanns Automatic Monitor Alignment ist eine dedizierte Anwendung für Stereosets mit DSP-basierten Monitoren der KH-Line, mit oder ohne dem KH 750 DSP/AES67 Subwoofer bzw. zwei nicht-DSP-basierte Monitore der KH-Line, die an den Analogausgängen des KH 750 DSP/AES67 betrieben werden. Anders als übliche Korrektur-Software handelt es sich um eine integrierte Lösung mit neuartigen Kalibrierungsalgorithmen, die gemeinsam mit dem Fraunhofer Institut für Integrierte Schaltungen (IIS) speziell für Neumann-Studiomonitore entwickelt wurden. Weder ein Plug-in noch ein spezieller Audiotreiber wird benötigt: Die Alignment-Daten werden in den DSP-Monitoren bzw. dem Subwoofer abgespeichert und verarbeitet. Ein besonderer Vorteil ist, dass nicht nur der Amplitudenfrequenzgang optimiert wird, sondern auch die Phase. Das bedeutet höchste Genauigkeit in Bezug auf Tonalität, Impulswiedergabe und Stereolokalisation. SO FUNKTIONIERT‘S In einem ersten Schritt werden die akustischen Daten der Hörumgebung erfasst. Dazu sind keine akustischen Fachkenntnisse erforderlich. Es müssen lediglich die Neumann-Monitore an einem Audio-Interface bzw. an einem Monitor Controller angeschlossen sein. Zusätzlich benötigen die DSP-basierten KH-Line-Monitore eine Ethernet-Verbindung zum Computer. Für Mehrfachverbindungen genügt ein Standard-Ethernet-Switch. Nun wird das MA 1 Messmikrofon mit dem Mikrofoneingang verbunden. Dieses Messmikrofon wurde speziell für diese Software entwickelt und wird durch sie individuell kalibriert. Die Software leitet den Anwender durch die Messprozedur. Auf Grundlage der gemessenen Daten erfasst die Software die akustischen Eigenschaften des Raums. Basierend auf einer von der Software berechneten raumspezifischen Zielkurve werden die individuellen Korrekturparameter generiert. Dabei ist die jahrzehntelange Erfahrung von Neumann bei der Einmessung von Monitorsystemen in Studios eingeflossen. Natürlich kann diese Zielkurve nach Bedarf verändert werden. Ein verbesserter Monitor Alignment Algorithmus kompensiert Raummoden noch präziser und effektiver. Unterschiedliche Alignments sowie komplette Hardware und Mess-Setups lassen sich dabei komfortabel abspeichern und wieder aufrufen. Die Anpassung sorgt auch für eine optimale Summierung der tiefen Frequenzen bei Verwendung eines Subwoofers. Damit wird eine laufzeit- und phasenkorrekte Kombination von Monitor und Subwoofer erreicht. Die häufig differenziert wahrnehmbare Wiedergabe von Subwoofer und Monitor wird dadurch unterbunden. Es entsteht ein System wie aus einem Guss. Alle resultierenden Korrekturparameter werden in den DSP-basierten Monitoren abgespeichert und verarbeitet. Es gibt also nichts, um das man sich nun noch sorgen müsste, keine Plug-ins, keine Treiberprobleme und auch keine zusätzlichen Kabel: Sobald die Einmessung beendet ist, werden die Ethernet-Verbindungen nicht weiter benötigt. Mithilfe des KH 750 DSP Subwoofers können auch analoge Studiomonitore der KH-Serie automatisch angepasst werden. Der KH 750 DSP verfügt über genügend DSP-Leistung für die Raumanpassung des gesamten Systems, einschließlich der beiden Monitore, die an seinen Analogausgängen angeschlossen sind. Zusätzlich profitieren KH 120, KH 310 und KH 420 Lautsprecher von einer Phasenlinearisierung ihrer Frequenzweichen. Das Ergebnis ist eine klarere Wiedergabe mit einem trockenen Bass und einer präziseren, zeitkorrekten Darstellung von Hallfahnen und akustischen Räumen. Zur Markteinführung bieten wir attraktive Kits aus KH-Line Monitoren und dem MA 1-Paket an (siehe Bestell-Info). DIE ZUKUNFT Das Automatic Monitor Alignment ist der Beginn einer neuen Ära des Monitorings. Ausgehend von der aktuellen Version, die hervorragende akustische Ergebnisse für Stereo-Setups liefert, wird der Funktionsumfang der Software mit Updates Schritt für Schritt erweitert. Hardware-Anforderungen 1 Paar KH DSP Lautsprecher oder bis zu 2 Subwoofer KH 750 DSP in Kombination mit einem Paar analogen (nicht-DSP-basierten) KH-Lautsprechern Neumann Messmikrofon MA 1 Computer (Windows 10 64 Bit and macOS 10.13, 10.14, 10.15 or 11.0) Audiointerface mit symmetrischem, analogen Eingang mit 48 V Phantomspeisung und 2 symmetrischen, analogen Ausgängen oder digitalem AES3-Ausgang (nur KH 750 DSP) Netzwerk-Switch Bildschirmauflösung: 1280×720 px oder höher Software-Anforderungen Betriebssystem: Windows 10 64 Bit and macOS 10.13, 10.14, 10.15 or 11.0 Neumann MA 1 – Automatic Monitor Alignment Software ASIO-Treiber (für Windows) IPv6 unterstützt und aktiviert DSP-Lautsprecher (netzwerkfähig) Die folgenden Lautsprecher und Subwoofer sind netzwerkfähig und können direkt von der Software gesteuert werden: KH 80 DSP KH 120 II KH 150 KH 750 DSP KH 750 AES67 Analoge Lautsprecher (nicht netzwerkfähig) Die folgenden Lautsprecher sind nicht netzwerkfähig und müssen über einen netzwerkfähigen Subwoofer angeschlossen werden, um sie in das Systemsetup einzubinden: KH 120 A KH 120 D KH 310 A KH 310 D KH 420/KH 420 + DIM 1 WICHTIGE HINWEISE:ZUR BEACHTUNG: Die MA 1 Software speichert nach erfolgtem Alignment die Korrekturdaten in den Monitoren bzw. im Subwoofer. Außerdem werden sowohl das Hardware-Setup als auch das/die erstellten Alignments in der Software abgespeichert und können bei Bedarf später verändert werden. Eine weitere kontinuierliche Verbindung zum Computer ist nur erforderlich, wenn das Lautsprechersetup über die MA 1 im Betrieb kontrolliert werden soll. Das umfasst Pegeleinstellungen, Bassmanagement (bei angeschlossenem Subwoofer) und Setup oder Alignmentwechsel. Zum weiteren Betrieb des abgeglichenen Systems wird also keine Ethernet-Verbindung zum Computer benötigt. Wird die Software geschlossen, können die im Lautsprecher gespeicherten Daten momentan nicht wieder aufgerufen oder verändert werden. Die Einmessprozedur muss von vorne gestartet und wiederholt werden. Aktuell gilt: Wenn die Lautsprecher zuvor mit der Neumann.Control iPad®-App eingestellt wurden, werden deren Korrekturdaten bei einem Alignment mit der MA 1 Software überschrieben. Bei einem erneuten Aufruf der Neumann.Control iPad®-App werden die letzten in der App abgelegten Daten an die Lautsprecher gesendet und somit die vom MA 1 generierten Korrekturdaten ausgetauscht. Über die MA 1 Software werden Alignment-Einstellungen vorgenommen. Andere Parameter (z.B. Mute, Delay …) können momentan nicht von der MA 1 Software gesteuert werden. Die MA 1 Software enthält kein Guided Alignment und kein Manual Alignment wie die Neumann.Control iPad®-App. SOFTWARE DOWNLOAD Die zugehörige MA 1 Software finden Sie in unserer Produktregistrierung unter „Software Download“ 1. Melden Sie sich in unserer Produktregistrierung an2. Navigieren Sie zu „Software Download“ und laden sie die entsprechende Version runter MA 1 MIKROFON LINEARISIERUNG Um das volle Potenzial Ihres MA 1 Mikrofons in Messanwendungen von Drittanbietern zu nutzen, kann hier die individuelle Korrekturkurve berechnet werden. ›› Zur Mikrofon Linearisierung

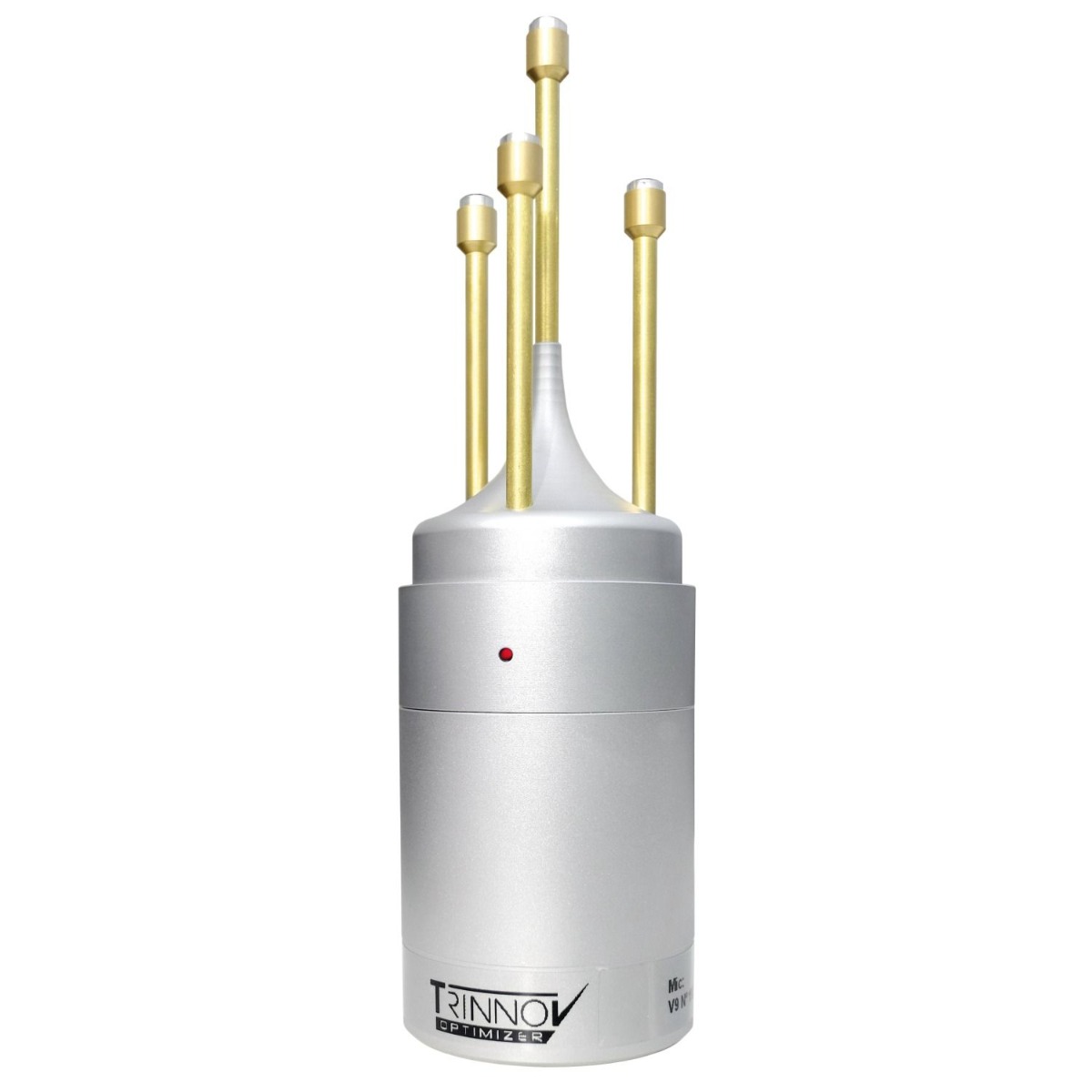

Trinnovs ausgefeilte Algorithmen basieren nicht nur auf äußerst genauen akustischen Messungen, sondern auch auf der Fähigkeit, die Positionen der Lautsprecher zu lokalisieren und frühe Reflexionen zu erkennen. Unser 3D-Mikrofon verwendet vier Mikrofonelemente in einer präzisen tetraedrischen Anordnung. Jede Kapsel wird werkseitig einzeln kalibriert (± 0,1 dB von 20 Hz bis 24 kHz). Die resultierende Mikrofonkalibrierungsdatei befindet sich in der Mikrofonbox auf einem USB-Stick. Diese Datei wird in das verwendete Trinnov-Produkt installiert und alle nachfolgenden Messungen werden durch die Kalibrierungskoeffizienten gefiltert, um die Genauigkeit sicherzustellen.Während jeder Lautsprecher gemessen wird, passieren die resultierenden Schallwellen diese Anordnung von Mikrofonen und treffen auf jeden zu einer etwas anderen Zeit. Basierend auf diesem Timing können wir die Position des Lautsprechers triangulieren, von dem der Ton angekommen ist. Indem wir jeden Lautsprecher der Reihe nach testen, erstellen wir eine dreidimensionale Karte, in der angegeben ist, wo sich die Lautsprecher relativ zum Mikrofon befinden (das sich an der Haupthörposition befindet). Wir können dies innerhalb von 2 ° Azimut, 2 ° Höhe und 1 cm Entfernung tun. Wir verwenden diese Informationen, um unsere proprietäre Remapping-Technologie zu aktivieren, bei der wir vom theoretischen Rendering des Soundtracks auf die Besonderheiten Ihres Raums übersetzen. Beim Neuzuordnen werden zwei oder drei Lautsprecher verwendet, die dem beabsichtigten Ort eines Tons am nächsten liegen, um ein Phantombild des Tons zu erstellen.Remapping dient unter anderem als „Universal Translator“ zwischen den verschiedenen Audioformaten. Dies ist besonders in Heimkinos wichtig, da sich alle drei Immersive Audio-Formate nicht darüber einig sind, wo Sie Ihre Lautsprecher aufstellen sollten.Wir lösen dieses Problem für Sie.Sounddesigner und Mixer großer Filme verfügen über sorgfältig konstruierte Hörumgebungen, deren einziger Zweck darin besteht, die Soundtracks, an denen sie arbeiten, zu perfektionieren.Im Gegensatz dazu sind kleinere Studios oft räumlich ziemlich schwierig und müssen die Lautsprecher so platzieren, wie es eben möglich ist.Im Wohnbereich müssen sich selbst die luxuriösesten Heimkinos mit Einschränkungen wie Türen und Fenstern auseinandersetzen, ganz zu schweigen von Heizung, Lüftung, Klimatechnik, Beleuchtung und anderen architektonischen Details, die eine „perfekte“ Platzierung der Lautsprecher ausschließen.Es ist eine herausfordernde Situation.
Trinnovs ausgefeilte Algorithmen basieren nicht nur auf äußerst genauen akustischen Messungen, sondern auch auf der Fähigkeit, die Positionen der Lautsprecher zu lokalisieren und frühe Reflexionen zu erkennen. Unser 3D-Mikrofon verwendet vier Mikrofonelemente in einer präzisen tetraedrischen Anordnung. Jede Kapsel wird werkseitig einzeln kalibriert (± 0,1 dB von 20 Hz bis 24 kHz). Die resultierende Mikrofonkalibrierungsdatei befindet sich in der Mikrofonbox auf einem USB-Stick. Diese Datei wird in das verwendete Trinnov-Produkt installiert und alle nachfolgenden Messungen werden durch die Kalibrierungskoeffizienten gefiltert, um die Genauigkeit sicherzustellen.Während jeder Lautsprecher gemessen wird, passieren die resultierenden Schallwellen diese Anordnung von Mikrofonen und treffen auf jeden zu einer etwas anderen Zeit. Basierend auf diesem Timing können wir die Position des Lautsprechers triangulieren, von dem der Ton angekommen ist. Indem wir jeden Lautsprecher der Reihe nach testen, erstellen wir eine dreidimensionale Karte, in der angegeben ist, wo sich die Lautsprecher relativ zum Mikrofon befinden (das sich an der Haupthörposition befindet). Wir können dies innerhalb von 2 ° Azimut, 2 ° Höhe und 1 cm Entfernung tun. Wir verwenden diese Informationen, um unsere proprietäre Remapping-Technologie zu aktivieren, bei der wir vom theoretischen Rendering des Soundtracks auf die Besonderheiten Ihres Raums übersetzen. Beim Neuzuordnen werden zwei oder drei Lautsprecher verwendet, die dem beabsichtigten Ort eines Tons am nächsten liegen, um ein Phantombild des Tons zu erstellen.Remapping dient unter anderem als „Universal Translator“ zwischen den verschiedenen Audioformaten. Dies ist besonders in Heimkinos wichtig, da sich alle drei Immersive Audio-Formate nicht darüber einig sind, wo Sie Ihre Lautsprecher aufstellen sollten.Wir lösen dieses Problem für Sie.Sounddesigner und Mixer großer Filme verfügen über sorgfältig konstruierte Hörumgebungen, deren einziger Zweck darin besteht, die Soundtracks, an denen sie arbeiten, zu perfektionieren.Im Gegensatz dazu sind kleinere Studios oft räumlich ziemlich schwierig und müssen die Lautsprecher so platzieren, wie es eben möglich ist.Im Wohnbereich müssen sich selbst die luxuriösesten Heimkinos mit Einschränkungen wie Türen und Fenstern auseinandersetzen, ganz zu schweigen von Heizung, Lüftung, Klimatechnik, Beleuchtung und anderen architektonischen Details, die eine „perfekte“ Platzierung der Lautsprecher ausschließen.Es ist eine herausfordernde Situation.
